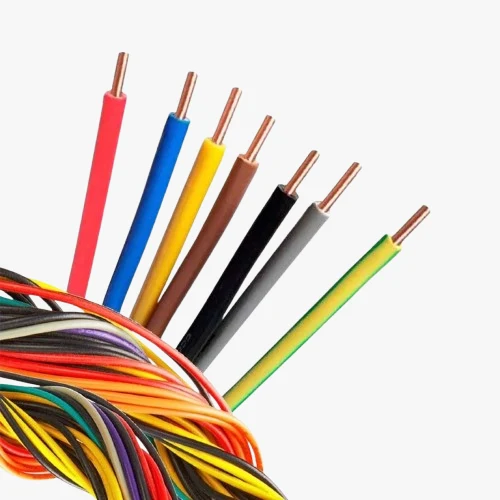

سیم تک رشته مفتولی مس
Single Core Solid Copper Conductor PVC Insulated Wire (NYA / H07V-U)
-
جنس هادی مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper)
-
جنس عایق PVC نوع C (پلی وینیل کلراید) — گرید C
-
ولتاژ نامی ۴۵۰/۷۵۰ ولت
-
استاندارد H۰۷V-U (CENELEC اروپا)، IEC ۶۰۲۲۷-۳ (بینالمللی)، ISIRI ۶۰۷-۳ (ملی ایران)، VDE ۰۲۸۱-۳ (آلمان)
bar_chart قیمتگذاری پلکانی (عمدهفروشی)
| متراژ سفارش | قیمت پایه (متر) | تخفیف |
|---|---|---|
| 1 - 499 m | ۴۸۰ ت | — |
| 500 - 1999 m | ۴۷۰ ت | %۲ |
| +2000 m | ۴۵۳ ت | %۵.۶ |
info تخفیفها به صورت خودکار در جعبه خرید اعمال میشوند. قیمت مس روزانه بهروزسازی میشود.
جدول سایز و مشخصات فنی
برای هر سایز موردنظر متراژ را وارد کنید؛ با یک کلیک همه بهصورت قلم جدا به سبد اضافه میشوند.
| سایز (mm²) | جنس هادی | قطر هادی (mm) | ضخامت عایق (mm) | قطر کلی (mm) | وزن هر متر (گرم) | قیمت هر متر | متراژ |
|---|---|---|---|---|---|---|---|
| ۰.۱۴ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۰.۴۲ | ۰.۶ | ۱.۶۲ | ۱.۸ | ۶۵ تومان |
|
| ۰.۲۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۰.۵۶ | ۰.۶ | ۱.۷۶ | ۲.۷ | ۸۵ تومان |
|
| ۰.۳۴ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۰.۶۶ | ۰.۶ | ۱.۸۶ | ۳.۴ | ۱۰۰ تومان |
|
| ۰.۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۰.۸۰ | ۰.۶ | ۲.۰۰ | ۴.۷ | ۱۳۰ تومان |
|
| ۰.۷۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۰.۹۸ | ۰.۶ | ۲.۱۸ | ۶.۵ | ۱۷۰ تومان |
|
| ۱ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۱۳ | ۰.۶ | ۲.۳۳ | ۸.۲ | ۲۲۰ تومان |
|
| ۱.۳ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۲۹ | ۰.۶ | ۲.۴۹ | ۱۲.۱ | ۲۷۰ تومان |
|
| ۱.۳۸ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۳۲ | ۰.۶ | ۲.۵۲ | ۱۳.۰ | ۲۸۰ تومان |
|
| ۱.۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۳۷ | ۰.۷ | ۲.۷۷ | ۱۹.۸ | ۳۰۰ تومان |
|
| ۱.۸ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۵۱ | ۰.۷ | ۲.۹۱ | ۱۷.۵ | ۳۶۰ تومان |
|
| ۲ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۶۰ | ۰.۷ | ۳.۰۰ | ۱۹.۲ | ۳۹۰ تومان |
|
| ۲.۲ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۶۷ | ۰.۷ | ۳.۰۷ | ۲۱.۰ | ۴۳۰ تومان |
|
| ۲.۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۷۸ | ۰.۷ | ۳.۱۸ | ۲۹.۰ | ۴۸۰ تومان |
|
| ۲.۶ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۸۲ | ۰.۷ | ۳.۲۲ | ۲۵.۰ | ۵۰۰ تومان |
|
| ۳ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱.۹۵ | ۰.۷ | ۳.۳۵ | ۲۸.۵ | ۵۷۰ تومان |
|
| ۳.۱۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۲.۰۰ | ۰.۷ | ۳.۴۰ | ۳۰.۰ | ۵۹۰ تومان |
|
| ۳.۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۲.۱۱ | ۰.۷ | ۳.۵۱ | ۳۳.۰ | ۶۵۰ تومان |
|
| ۴ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۲.۲۵ | ۰.۸ | ۳.۸۵ | ۴۴.۰ | ۷۴۰ تومان |
|
| ۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۲.۵۲ | ۰.۸ | ۴.۱۲ | ۵۱.۰ | ۹۲۰ تومان |
|
| ۶ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۲.۷۶ | ۰.۸ | ۴.۳۴ | ۶۴.۳ | ۱,۱۰۰ تومان |
|
| ۸ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۳.۱۹ | ۱.۰ | ۵.۱۹ | ۸۲.۰ | ۱,۴۵۰ تومان |
|
| ۱۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۳.۵۷ | ۱.۰ | ۵.۵۷ | ۱۰۳ | ۱,۸۰۰ تومان |
|
| ۱۲ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۳.۹۱ | ۱.۰ | ۵.۹۱ | ۱۲۲ | ۲,۱۵۰ تومان |
|
| ۱۶ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۴.۵۱ | ۱.۰ | ۶.۵۱ | ۱۵۸ | ۲,۸۵۰ تومان |
|
| ۲۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۵.۰۵ | ۱.۲ | ۷.۴۵ | ۱۹۷ | ۳,۵۵۰ تومان |
|
| ۲۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۵.۶۴ | ۱.۲ | ۸.۰۴ | ۲۴۰ | ۴,۴۰۰ تومان |
|
| ۳۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۶.۱۸ | ۱.۲ | ۸.۵۸ | ۲۸۵ | ۵,۳۰۰ تومان |
|
| ۳۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۶.۶۸ | ۱.۲ | ۹.۰۸ | ۳۳۰ | ۶,۱۵۰ تومان |
|
| ۴۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۷.۱۴ | ۱.۲ | ۹.۵۴ | ۳۷۴ | ۷,۰۵۰ تومان |
|
| ۵۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۷.۹۸ | ۱.۴ | ۱۰.۷۸ | ۴۶۰ | ۸,۸۰۰ تومان |
|
| ۶۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۸.۷۴ | ۱.۴ | ۱۱.۵۴ | ۵۵۴ | ۱۰,۵۰۰ تومان |
|
| ۷۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۹.۴۴ | ۱.۴ | ۱۲.۲۴ | ۶۳۰ | ۱۲,۳۰۰ تومان |
|
| ۹۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱۰.۹۸ | ۱.۶ | ۱۴.۱۸ | ۸۵۰ | ۱۶,۷۰۰ تومان |
|
| ۱۲۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱۲.۳۶ | ۱.۶ | ۱۵.۵۶ | ۱۰۷۰ | ۲۱,۰۰۰ تومان |
|
| ۱۵۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱۳.۸۲ | ۱.۶ | ۱۷.۰۲ | ۱۳۲۰ | ۲۶,۳۰۰ تومان |
|
| ۱۸۵ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱۵.۳۵ | ۱.۶ | ۱۸.۵۵ | ۱۶۲۰ | ۳۲,۴۰۰ تومان |
|
| ۲۴۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱۷.۴۸ | ۱.۶ | ۲۰.۶۸ | ۲۱۰۰ | ۴۲,۰۰۰ تومان |
|
| ۳۰۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۱۹.۵۴ | ۱.۸ | ۲۳.۱۴ | ۲۶۲۰ | ۵۲,۵۰۰ تومان |
|
| ۴۰۰ | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) | ۲۲.۵۷ | ۱.۸ | ۲۶.۱۷ | ۳۴۷۰ | ۷۰,۰۰۰ تومان |
|
مشخصات فنی
| تعداد هادی | ۱ رشته (تک مفتول / Solid) |
|---|---|
| جنس هادی | مس الکترولیتی خالص (≥۹۹.۹٪) — ETP Copper، آنیل شده (Annealed Copper) |
| شکل مقطع | گرد (RE - Round) |
| جنس عایق | PVC نوع C (پلی وینیل کلراید) — گرید C |
| دمای کاری | -۳۰ تا +۷۰ درجه سانتیگراد |
| ولتاژ نامی | ۴۵۰/۷۵۰ ولت |
| نوع محصول | سیم تک رشته مفتولی |
| نام انگلیسی اختصاری | NYA / H۰۷V-U |
| نام انگلیسی کامل | Single Core Solid Copper Conductor PVC Insulated Wire |
| نوع هادی | تک مفتول (Solid) |
استانداردها
| استاندارد | H۰۷V-U (CENELEC اروپا)، IEC ۶۰۲۲۷-۳ (بینالمللی)، ISIRI ۶۰۷-۳ (ملی ایران)، VDE ۰۲۸۱-۳ (آلمان) |
|---|
کاربرد در صنعت
| کاربرد | داخل لولههای برق (داکت، کانال، خرطومی)، سیمکشی تابلوهای برق و توزیعکنندهها، سیمکشی داخلی ساختمانها و تأسیسات ثابت، سیمکشی زیر گچ (تنها در داخل لوله)، صنایع ساختمانی، تجاری و صنعتی سبک، غیرمناسب: محیطهای مرطوب مستقیم، نصب آزاد بدون لوله، مناسب: نصب ثابت (غیرمتحرک) |
|---|
روش تولید
| روش تولید | ۱. کشش مس به قطر هادی — ۲. آنیل (Annealing) — ۳. اکستروژن عایق PVC — ۴. آزمون و کنترل کیفیت (IEC) — ۵. بستهبندی روی قرقره یا حلقه |
|---|
مواد اولیه
| فیلر | مواد باری ندارد (تک هادی بدون پرکننده) |
|---|
سطح فشار
| دستهبندی سطح فشار | فشار ضعیف (LV) — ولتاژ نامی ۴۵۰/۷۵۰ ولت؛ بدون فشار متوسط و قوی |
|---|
بستهبندی و متراژ
| بستهبندی | حلقه (Ring/Coil) داخل کیسه، قرقره پلاستیکی، قرقره چوبی |
|---|---|
| متراژ در هر بسته | حلقه: ۱۰۰ متر (سایزهای کوچک تا ۶ mm²)، قرقره پلاستیکی: ۱۰۰ تا ۵۰۰ متر، قرقره چوبی: ۵۰۰ تا ۱۰۰۰ متر (سایزهای بزرگ) |
تولیدکنندگان
| تولیدکنندگان | البرز الکتریک (کرج)، خراسان افشارنژاد (مشهد)، سیمکو (تهران)، فارس الکتریک (شیراز)، کابل ابهر (زنجان)، کابل باختر (همدان)، لوشان (لوشان گیلان)، مس شهریار (تهران) |
|---|
رنگبندی
| رنگ روکش | آبی، سفید، قرمز، مشکی، زرد، زرد/سبز (ارت)، سبز، طوسی، قهوهای |
|---|
ساختار و ابعاد
| سایز (mm²) | ۰.۱۴، ۰.۵، ۱۰، ۰.۲۵، ۱، ۱۶، ۰.۳۴، ۰.۷۵، ۱.۵، ۲۵، ۲، ۳۵، ۲.۵، ۵۰، ۷۰، ۳، ۴، ۵، ۱.۳، ۱۸۵، ۶، ۱.۳۸، ۲۴۰، ۸، ۶۰، ۱۲، ۴۰۰، ۱.۸، ۹۵، ۱۲۰، ۲۰، ۲.۲، ۱۵۰، ۳۰، ۲.۶، ۴۰، ۳.۱۵، ۳.۵، ۳۰۰ |
|---|
سیم تک رشته مفتولی مس (NYA / H07V-U) یکی از پرکاربردترین انواع سیم برق فشار ضعیف است که از یک هادی تک مفتولی ساخته شده و با عایق PVC نوع C پوشش داده میشود. این سیم به دلیل استفاده از مس آنیل شده با رسانایی بالا، ساختار یکپارچه و مقاومت مناسب در برابر شرایط کاری، گزینهای استاندارد برای سیم کشی ثابت ساختمانها، تابلوهای برق، تجهیزات توزیع و تأسیسات الکتریکی داخلی محسوب میشود.
این محصول مطابق استانداردهای معتبر بینالمللی IEC 60227-3، VDE 0281-3 و استاندارد ملی ISIRI 607-3 تولید میشود و در محدوده ولتاژ ۴۵۰/۷۵۰ ولت مورد استفاده قرار میگیرد.
سیم تک رشته مفتولی مس NYA چیست؟
سیم تک رشته مفتولی مس که با نامهای NYA و H07V-U نیز شناخته میشود، یک سیم برق تک هادی با رسانای جامد (Solid Conductor) است. در ساختار این سیم، یک رشته مفتول مسی گرد از جنس مس آنیل شده به عنوان هادی اصلی استفاده شده و یک لایه عایق PVC نوع C سطح آن را پوشش میدهد.
ساختار تک مفتولی این سیم باعث میشود که استحکام مکانیکی بالایی داشته باشد و برای نصبهای ثابت که نیاز به جابهجایی یا انعطاف مداوم ندارند، انتخاب مناسبی باشد.
مشخصات فنی سیم تک رشته مفتولی مس
- نوع هادی: تک رشته مفتولی (Solid)
- جنس هادی: مس آنیل شده (Annealed Copper)
- شکل هادی: گرد (RE – Round)
- نوع عایق: PVC نوع C
- ولتاژ نامی: ۴۵۰/۷۵۰ ولت
- دمای کاری: ۳۰- تا ۷۰+ درجه سانتی گراد
- سطح فشار: فشار ضعیف (LV)
- استاندارد تولید: H07V-U
ساختار سیم NYA چگونه است؟
سیم تک رشته مفتولی مس از دو بخش اصلی تشکیل شده است:
هادی مسی
هادی این محصول از مس الکترولیتی خالص با خلوص حداقل ۹۹.۹ درصد (ETP Copper) تولید میشود. فرآیند آنیل کردن مس باعث افزایش رسانایی الکتریکی و بهبود کیفیت هادی میشود.
عایق PVC
روی هادی مسی یک لایه عایق PVC نوع C به روش اکستروژن اعمال میشود. این عایق وظیفه جلوگیری از تماس مستقیم هادی، افزایش ایمنی و محافظت در برابر عوامل محیطی معمول را بر عهده دارد.
کاربردهای سیم تک رشته مفتولی مس
سیم مفتولی مس NYA به دلیل ساختار مقاوم و استاندارد، در بسیاری از پروژههای الکتریکی مورد استفاده قرار میگیرد:
- سیم کشی داخلی ساختمانها
- تأسیسات الکتریکی ثابت
- عبور داخل لوله برق، داکت و کانال
- سیم کشی تابلوهای برق و تجهیزات توزیع
- مدارهای روشنایی ساختمانهای مسکونی و تجاری
- پروژههای صنعتی سبک
- تأسیسات الکتریکی زیر گچ (داخل لوله محافظ)
مزایای سیم مفتولی مس NYA
رسانایی الکتریکی بالا
استفاده از مس الکترولیتی خالص در هادی باعث انتقال مناسب جریان الکتریکی و کاهش افت ولتاژ در مسیر سیم کشی میشود.
استحکام مکانیکی مناسب
ساختار تک مفتولی این سیم باعث افزایش مقاومت آن در برابر کشش و آسیبهای مکانیکی هنگام نصب داخل لوله و تجهیزات ثابت میشود.
استانداردهای معتبر تولید
سیم NYA مطابق استانداردهای بینالمللی و ملی تولید میشود و برای استفاده در سیستمهای برق فشار ضعیف طراحی شده است.
تنوع سایز و سطح مقطع
این محصول در سطح مقطعهای متنوع از ۰.۱۴ تا ۴۰۰ میلیمتر مربع عرضه میشود تا برای کاربردهای مختلف ساختمانی و صنعتی قابل استفاده باشد.
تفاوت سیم مفتولی و سیم افشان
سیم تک رشته مفتولی دارای یک هادی یکپارچه است، در حالی که سیم افشان از تعداد زیادی رشته نازک مسی تشکیل شده است.
- سیم مفتولی: مناسب نصب ثابت، تابلو برق، لولههای برق و مسیرهای بدون حرکت
- سیم افشان: مناسب مسیرهایی که نیاز به انعطاف بیشتر دارند
به دلیل ساختار جامد، سیم NYA برای مکانهایی که سیم پس از نصب ثابت باقی میماند، عملکرد مناسبی دارد.
روش تولید سیم تک رشته مفتولی مس
فرآیند تولید این محصول شامل مراحل زیر است:
- کشش مس: کاهش قطر مفتول مسی خام تا رسیدن به اندازه مورد نظر
- آنیل کردن: حرارت دهی کنترل شده برای افزایش انعطاف و رسانایی مس
- اکستروژن PVC: پوشش دهی هادی با عایق PVC
- آزمایش کنترل کیفیت: بررسی مشخصات محصول مطابق استانداردهای IEC
- بسته بندی: عرضه به صورت حلقه، قرقره پلاستیکی یا قرقره چوبی
استانداردهای سیم NYA
این محصول بر اساس استانداردهای زیر تولید و بررسی میشود:
| استاندارد | کشور / مرجع |
|---|---|
| IEC 60227-3 | استاندارد بینالمللی |
| VDE 0281-3 | استاندارد آلمان |
| ISIRI 607-3 | استاندارد ملی ایران |
| H07V-U | استاندارد اروپا CENELEC |
رنگ بندی سیم تک رشته مفتولی مس
سیم NYA در رنگهای استاندارد مختلف برای تشخیص آسانتر مسیرهای الکتریکی تولید میشود:
- قرمز
- آبی
- زرد
- سبز
- قهوهای
- مشکی
- سفید
- طوسی
- زرد/سبز مخصوص ارت
بسته بندی و متراژ سیم NYA
نوع بسته بندی این محصول با توجه به سایز سیم متفاوت است:
| نوع بسته بندی | متراژ معمول |
|---|---|
| حلقه داخل کیسه | ۱۰۰ متر برای سایزهای کوچک تا ۶ میلیمتر مربع |
| قرقره پلاستیکی | ۱۰۰ تا ۵۰۰ متر |
| قرقره چوبی | ۵۰۰ تا ۱۰۰۰ متر برای سایزهای بزرگ |
تولیدکنندگان سیم مفتولی مس در ایران
برخی از تولیدکنندگان داخلی این محصول عبارتاند از:
- خراسان افشارنژاد (مشهد)
- البرز الکتریک (کرج)
- لوشان (گیلان)
- سیمکو (تهران)
- فارس الکتریک (شیراز)
- کابل باختر (همدان)
- مس شهریار (تهران)
- کابل ابهر (زنجان)
سیم تک رشته مفتولی مس NYA یکی از گزینههای استاندارد برای اجرای سیم کشیهای ثابت در ساختمانها، تابلوهای برق و پروژههای صنعتی سبک است. استفاده از هادی مس آنیل شده، عایق PVC استاندارد و تولید مطابق استانداردهای معتبر باعث شده این محصول در بسیاری از پروژههای الکتریکی مورد استفاده قرار گیرد.
هنگام انتخاب این سیم باید به سطح مقطع، نوع کاربرد، شرایط نصب و استاندارد محصول توجه شود تا عملکرد ایمن و مناسب سیستم برق تضمین شود.
