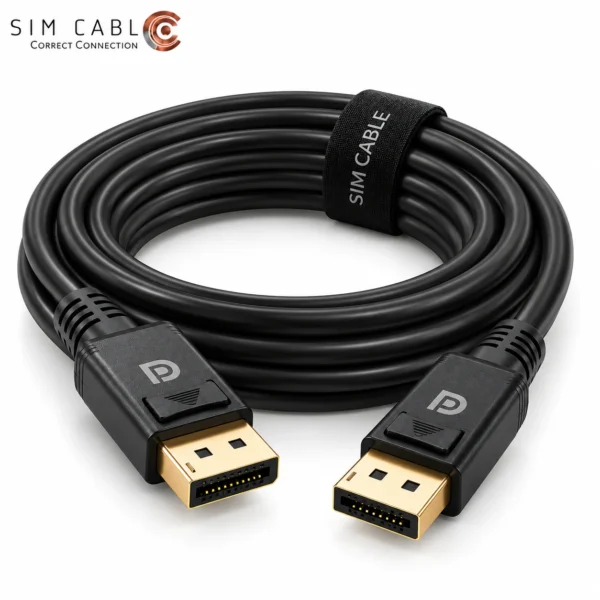

کابل DisplayPort با کانکتورهای متنوع مسی
DisplayPort Cable with Various Connector Types — Copper
-
کاربرد اتصال انواع تجهیزات تصویری با پورت‌های مختلف DisplayPort به یکدیگر
جدول سایز و مشخصات فنی
ابتدا نوع فیبر / پروتکل را انتخاب کنید، سپس برای هر سایز متراژ وارد کنید؛ همه قلم‌ها با یک کلیک به سبد اضافه می‌شوند.
| ساختار (N×d) | تعداد هادی | ساختار هادی | استاندارد | شیلد | جنس هادی | نوع سیم | قیمت هر متر | متراژ |
|---|---|---|---|---|---|---|---|---|
| Standard DP Male-Male | ۲۰ پین | Standard DP Male-Male | تا ۱۰.۸ Gbps - ۲۵۶۰×۱۶۰۰ @ ۶۰Hz | فویل مجزا برای هر زوج + بافته کلی + قفل کانکتور (Latch Lock) | مس | DP Full ↔ DP Full | — |
|
| DP High Speed | ۲۰ پین | DP High Speed | تا ۲۱.۶ Gbps - ۴K @ ۶۰Hz / MST | فویل مجزا برای هر زوج + بافته کلی + قفل کانکتور (Latch Lock) | مس | DP Full ↔ DP Full | — |
|
| DP Ultra High Speed | ۲۰ پین | DP Ultra High Speed | تا ۳۲.۴ Gbps - ۸K @ ۶۰Hz / HDR / DSC | فویل مجزا برای هر زوج + بافته کلی + قفل کانکتور (Latch Lock) | مس | DP Full ↔ DP Full | — |
|
| Standard Mini DP to DP | ۲۰ پین | Standard Mini DP to DP | تا ۱۰.۸ Gbps - ۲۵۶۰×۱۶۰۰ @ ۶۰Hz | فویل مجزا برای هر زوج + بافته کلی | مس | Mini DP ↔ DP Full | — |
|
| High Speed Mini DP to DP | ۲۰ پین | High Speed Mini DP to DP | تا ۲۱.۶ Gbps - ۴K @ ۶۰Hz | فویل مجزا برای هر زوج + بافته کلی | مس | Mini DP ↔ DP Full | — |
|
| Ultra High Speed Mini DP to DP | ۲۰ پین | Ultra High Speed Mini DP to DP | تا ۳۲.۴ Gbps - ۸K @ ۶۰Hz / HDR | فویل مجزا برای هر زوج + بافته کلی | مس | Mini DP ↔ DP Full | — |
|
| Standard Mini DP to Mini DP | ۲۰ پین | Standard Mini DP to Mini DP | تا ۱۰.۸ Gbps - ۲۵۶۰×۱۶۰۰ @ ۶۰Hz | فویل مجزا برای هر زوج + بافته کلی | مس | Mini DP ↔ Mini DP | — |
|
| High Speed Mini DP to Mini DP | ۲۰ پین | High Speed Mini DP to Mini DP | تا ۲۱.۶ Gbps - ۴K @ ۶۰Hz | فویل مجزا برای هر زوج + بافته کلی | مس | Mini DP ↔ Mini DP | — |
|
| Ultra High Speed Mini DP to Mini DP | ۲۰ پین | Ultra High Speed Mini DP to Mini DP | تا ۳۲.۴ Gbps - ۸K @ ۶۰Hz / HDR | فویل مجزا برای هر زوج + بافته کلی | مس | Mini DP ↔ Mini DP | — |
|
| USB-C DP Alt Mode ۱.۲ | ۲۰ پین | USB-C DP Alt Mode ۱.۲ | تا ۲۱.۶ Gbps - ۴K @ ۶۰Hz / MST | فویل مجزا برای هر زوج + بافته کلی | مس | USB-C ↔ DP Full | — |
|
| USB-C DP Alt Mode ۱.۴ | ۲۰ پین | USB-C DP Alt Mode ۱.۴ | تا ۳۲.۴ Gbps - ۸K @ ۶۰Hz / HDR / DSC | فویل مجزا برای هر زوج + بافته کلی | مس | USB-C ↔ DP Full | — |
|
| USB-C DP Alt Mode ۲.۰ | ۲۰ پین | USB-C DP Alt Mode ۲.۰ | تا ۸۰ Gbps - ۱۶K / ۸K @ ۱۲۰Hz | فویل مجزا برای هر زوج + بافته کلی | مس | USB-C ↔ DP Full | — |
|
| Active USB-C to DP ۱.۴ | ۲۰ پین | Active USB-C to DP ۱.۴ | تا ۳۲.۴ Gbps - ۸K @ ۶۰Hz / HDR | فویل مجزا برای هر زوج + بافته کلی | مس + تقویت‌کننده | USB-C ↔ DP Full | — |
|
| Active USB-C to DP ۲.۰ | ۲۰ پین | Active USB-C to DP ۲.۰ | تا ۸۰ Gbps - ۱۶K / ۸K @ ۱۲۰Hz | فویل مجزا برای هر زوج + بافته کلی | مس + تقویت‌کننده | USB-C ↔ DP Full | — |
|
مشخصات فنی
| نوع محصول | DP to DP، Mini DP to DP، Mini DP to Mini DP، USB-C DP Alt Mode، USB-C to DP Active |
|---|
کاربرد در صنعت
| کاربرد | اتصال انواع تجهیزات تصویری با پورت‌های مختلف DisplayPort به یکدیگر |
|---|
مشخصات الکتریکی و ایمنی
| ساختار کابل | Standard DP Male-Male، DP High Speed، DP Ultra High Speed، Standard Mini DP to DP، High Speed Mini DP to DP، Ultra High Speed Mini DP to DP، Standard Mini DP to Mini DP، High Speed Mini DP to Mini DP، Ultra High Speed Mini DP to Mini DP، USB-C DP Alt Mode ۱.۲، USB-C DP Alt Mode ۱.۴، USB-C DP Alt Mode ۲.۰، Active USB-C to DP ۱.۴، Active USB-C to DP ۲.۰ |
|---|
ساختار مشترک: 20 رشته + شیلد فویل مجزا برای هر زوج + بافته کلی
DisplayPort به DisplayPort (Full Size)
قفل کانکتور (Latch Lock) — از Standard تا Ultra High Speed (تا 32.4 Gbps).
Mini DisplayPort
کاربرد: اتصال لپ‌تاپ، مک‌بوک، تبلت و مانیتورهای حرفه‌ای مجهز به پورت Mini DP به مانیتور یا پروژکتور
- ابعاد کانکتور Mini DP: ۷.۵ × ۴.۶ mm
- تعداد پین: 20 پین (یکسان با Full Size)
- مناسب برای: MacBook، Surface Pro، Lenovo ThinkPad و مانیتورهای حرفه‌ای Apple
USB-C به DisplayPort
کاربرد: اتصال لپ‌تاپ، تبلت و گوشی‌های مجهز به USB-C با قابلیت DP Alt Mode به مانیتور، پروژکتور یا تلویزیون DisplayPort
شامل نسخه‌های Passive و Active (با تقویت‌کننده سیگنال).
