کد کالا: SIM-ECW-0-50 از ۱۳۰ تا ۱۳,۸۰۰ تومان

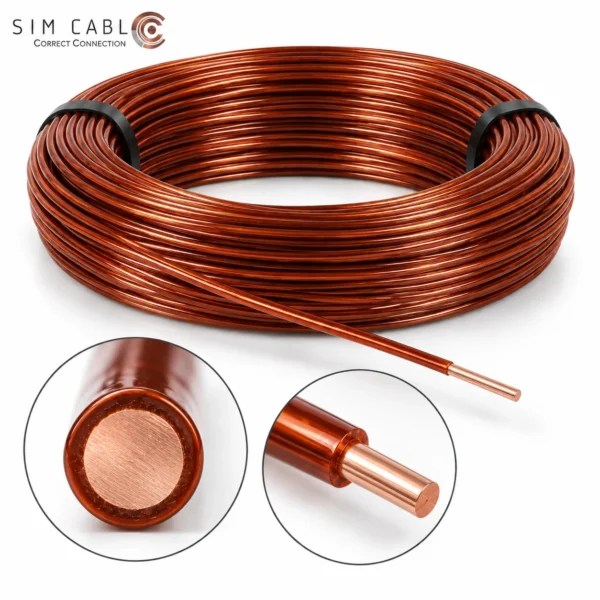

سیم لاکی مسی

Enameled Copper Wire / Magnet Wire

جنس هادی مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP
جنس عایق لاک عایقی (Enamel)
استاندارد IEC ۶۰۳۱۷-۰-۱، IEC ۶۰۳۱۷-۱۳، IEC ۶۰۳۱۷-۳۷، IEC ۶۰۳۱۷-۳۸، IEC ۶۰۳۱۷-۸، IEC ۶۰۸۵۱، ISIRI ۳۴۹۰، JIS C۳۲۰۲، NEMA MW ۱۰۰۰C

bar_chart قیمت‌گذاری پلکانی (عمده‌فروشی)

متراژ سفارش	قیمت پایه (متر)	تخفیف
1 - 499 m	۲۸۰ ت	—
500 - 1999 m	۲۷۴ ت	%۲
+2000 m	۲۶۴ ت	%۵.۶

info تخفیف‌ها به صورت خودکار در جعبه خرید اعمال می‌شوند. قیمت مس روزانه به‌روزسازی می‌شود.

موجود در انبار تهران

موجودی: بیش از ۱۰,۰۰۰ متر

قیمت واحد (بر اساس متراژ):

۲۸۰ تومان

انتخاب سایز:

متراژ مورد نیاز: بدون تخفیف پلکانی

متر (m)

نوع بسته‌بندی:

وزن خالص کابل: —

وزن کل (با قرقره): —

مبلغ کل پیش‌فاکتور:

— تومان

picture_as_pdf دریافت پیش‌فاکتور رسمی

جدول سایز و مشخصات فنی

برای هر سایز موردنظر متراژ را وارد کنید؛ با یک کلیک همه به‌صورت قلم جدا به سبد اضافه می‌شوند.

قطر اسمی (mm)	سطح مقطع (mm²)	جنس هادی	تلرانس هادی (mm)	حداکثر قطر با لاک (mm)	مقاومت (Ω/m)	طول ۱ kg (km)	تنش سیم‌پیچی (cN)	وزن هر متر (گرم)	قیمت هر متر	متراژ
۰.۰۳	۰.۰۰۰۷۰۷	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	—	۰.۰۴۳	۲۴.۱۸ Ω/m	~۱۴۲ km	۹.۶ cN	۰.۰۰۶۲۹	۲۰۰ تومان	متراژ برای سایز ۰.۰۳ mm
۰.۰۴	۰.۰۰۱۲۵۷	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	—	۰.۰۵۴	۱۳.۶۰ Ω/m	~۸۱ km	۱۵.۹ cN	۰.۰۱۱۲	۱۸۰ تومان	متراژ برای سایز ۰.۰۴ mm
۰.۰۵	۰.۰۰۱۹۶۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	—	۰.۰۶۶	۸.۷۰۶ Ω/m	~۵۲ km	۲۳.۲ cN	۰.۰۱۷۵	۱۷۰ تومان	متراژ برای سایز ۰.۰۵ mm
۰.۰۶	۰.۰۰۲۸۲۷	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	—	۰.۰۷۹	۶.۰۴۶ Ω/m	~۳۶ km	۳۱.۷ cN	۰.۰۲۵۱	۱۶۰ تومان	متراژ برای سایز ۰.۰۶ mm
۰.۰۷	۰.۰۰۳۸۴۸	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۰۹۰	۴.۴۴۲ Ω/m	~۲۷ km	۴۱ cN	۰.۰۳۴۲	۱۶۰ تومان	متراژ برای سایز ۰.۰۷ mm
۰.۰۸	۰.۰۰۵۰۲۶	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۰۱	۳.۴۰۱ Ω/m	~۲۱ km	۵۲ cN	۰.۰۴۴۷	۱۵۰ تومان	متراژ برای سایز ۰.۰۸ mm
۰.۰۹	۰.۰۰۶۳۶۲	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۱۳	۲.۶۸۷ Ω/m	~۱۶ km	۶۳ cN	۰.۰۵۶۶	۱۵۰ تومان	متراژ برای سایز ۰.۰۹ mm
۰.۱۰	۰.۰۰۷۸۵۴	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۲۵	۲.۱۷۶ Ω/m	~۱۳.۵ km	۷۵ cN	۰.۰۶۹۸	۱۵۰ تومان	متراژ برای سایز ۰.۱۰ mm
۰.۱۱	۰.۰۰۹۵۰۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۳۷	۱.۷۹۹ Ω/m	~۱۱ km	۸۸ cN	۰.۰۸۴۵	۱۴۰ تومان	متراژ برای سایز ۰.۱۱ mm
۰.۱۲	۰.۰۱۱۳۱۰	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۴۸	۱.۵۱۱ Ω/m	~۹.۳ km	۱۰۲ cN	۰.۱۰۰۵	۱۴۰ تومان	متراژ برای سایز ۰.۱۲ mm
۰.۱۳	۰.۰۱۳۲۷۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۶۰	۱.۲۸۸ Ω/m	~۷.۹ km	۱۱۸ cN	۰.۱۱۸۰	۱۴۰ تومان	متراژ برای سایز ۰.۱۳ mm
۰.۱۴	۰.۰۱۵۳۹۴	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۷۱	۱.۱۱۰ Ω/m	~۶.۹ km	۱۳۳ cN	۰.۱۳۶۹	۱۴۰ تومان	متراژ برای سایز ۰.۱۴ mm
۰.۱۵	۰.۰۱۷۶۷۱	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۸۲	۰.۹۶۷۳ Ω/m	~۵.۹ km	۱۵۰ cN	۰.۱۵۷۱	۱۴۰ تومان	متراژ برای سایز ۰.۱۵ mm
۰.۱۶	۰.۰۲۰۱۰۶	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۱۹۴	۰.۸۵۰۲ Ω/m	~۵.۳ km	۱۶۸ cN	۰.۱۷۸۷	۱۴۰ تومان	متراژ برای سایز ۰.۱۶ mm
۰.۱۸	۰.۰۲۵۴۴۷	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۲۱۷	۰.۶۷۱۸ Ω/m	~۴.۲ km	۲۰۶ cN	۰.۲۲۶۲	۱۳۰ تومان	متراژ برای سایز ۰.۱۸ mm
۰.۲۰	۰.۰۳۱۴۱۶	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۳	۰.۲۳۹	۰.۵۴۴۱ Ω/m	~۳.۴ km	۲۴۷ cN	۰.۲۷۹۳	۱۳۰ تومان	متراژ برای سایز ۰.۲۰ mm
۰.۲۲	۰.۰۳۸۰۱۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۴	۰.۲۶۶	۰.۴۶۲۸ Ω/m	~۲.۸ km	۲۹۱ cN	۰.۳۳۷۹	۱۴۰ تومان	متراژ برای سایز ۰.۲۲ mm
۰.۲۵	۰.۰۴۹۰۸۷	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۴	۰.۲۹۷	۰.۳۴۸۲ Ω/m	~۲.۲ km	۳۶۶ cN	۰.۴۳۶۴	۱۵۰ تومان	متراژ برای سایز ۰.۲۵ mm
۰.۲۸	۰.۰۶۱۵۷۵	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۴	۰.۳۲۹	۰.۲۷۷۶ Ω/m	~۱.۷۴ km	۴۴۸ cN	۰.۵۴۷۴	۱۶۰ تومان	متراژ برای سایز ۰.۲۸ mm
۰.۳۰	۰.۰۷۰۶۸۶	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۴	۰.۳۵۲	۰.۲۴۱۸ Ω/m	~۱.۵۱ km	۵۰۷ cN	۰.۶۲۸۴	۱۷۰ تومان	متراژ برای سایز ۰.۳۰ mm
۰.۳۲	۰.۰۸۰۴۲۵	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۳۶۷	۰.۲۱۹۳ Ω/m	~۱.۳۸ km	۵۵۳ cN	۰.۷۱۵۰	۱۸۰ تومان	متراژ برای سایز ۰.۳۲ mm
۰.۳۵	۰.۰۹۶۲۱۱	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۳۹۱	۰.۱۹۳۹ Ω/m	~۱.۲۲ km	۶۱۸ cN	۰.۸۵۵۳	۱۹۰ تومان	متراژ برای سایز ۰.۳۵ mm
۰.۳۷	۰.۱۰۷۵۲۱	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۴۱۱	۰.۱۷۲۷ Ω/m	~۱.۰۹ km	۶۸۷ cN	۰.۹۵۵۹	۲۰۰ تومان	متراژ برای سایز ۰.۳۷ mm
۰.۴۰	۰.۱۲۵۶۶۴	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۴۵۹	۰.۱۳۶۰ Ω/m	~۰.۸۶ km	۸۵۴ cN	۱.۱۱۷	۲۲۰ تومان	متراژ برای سایز ۰.۴۰ mm
۰.۴۲	۰.۱۳۸۵۴۴	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۴۸۳	۰.۱۲۳۴ Ω/m	~۰.۷۶ km	۹۵۴ cN	۱.۲۳۲	۲۳۰ تومان	متراژ برای سایز ۰.۴۲ mm
۰.۴۵	۰.۱۵۹۰۴۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۵۱۳	۰.۱۰۷۵ Ω/m	~۰.۶۸ km	۱۰۶۰ cN	۱.۴۱۴	۲۵۰ تومان	متراژ برای سایز ۰.۴۵ mm
۰.۴۷	۰.۱۷۳۴۹۴	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۵۴۱	۰.۰۹۶۴۶ Ω/m	~۰.۶۱ km	۱۱۷۰ cN	۱.۵۴۲	۲۶۰ تومان	متراژ برای سایز ۰.۴۷ mm
۰.۵۰	۰.۱۹۶۳۵۰	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۵	۰.۵۶۶	۰.۰۸۷۰۶ Ω/m	~۰.۵۵ km	۱۲۸۷ cN	۱.۷۴۶	۲۸۰ تومان	متراژ برای سایز ۰.۵۰ mm
۰.۵۵	۰.۲۳۷۵۸۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۶	۰.۶۲۰	۰.۰۷۱۹۰ Ω/m	~۰.۴۵ km	—	۲.۱۱۲	۳۱۰ تومان	متراژ برای سایز ۰.۵۵ mm
۰.۶۰	۰.۲۸۲۷۴۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۶	۰.۶۷۴	۰.۰۶۰۴۶ Ω/m	~۰.۳۸ km	—	۲.۵۱۴	۳۴۰ تومان	متراژ برای سایز ۰.۶۰ mm
۰.۶۵	۰.۳۳۱۸۳۱	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۷	۰.۷۰۲	۰.۰۵۱۵۰ Ω/m	~۰.۳۲ km	—	۲.۹۵۰	۳۷۰ تومان	متراژ برای سایز ۰.۶۵ mm
۰.۷۰	۰.۳۸۴۸۴۵	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۷	۰.۷۷۹	۰.۰۴۴۴۲ Ω/m	~۰.۲۸ km	—	۳.۴۲۱	۴۱۰ تومان	متراژ برای سایز ۰.۷۰ mm
۰.۷۵	۰.۴۴۱۷۸۶	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۸	۰.۸۳۴	۰.۰۳۸۶۹ Ω/m	~۰.۲۴ km	—	۳.۹۲۷	۴۵۰ تومان	متراژ برای سایز ۰.۷۵ mm
۰.۸۰	۰.۵۰۲۶۵۵	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۸	۰.۸۸۴	۰.۰۳۴۰۱ Ω/m	~۰.۲۱ km	—	۴.۴۶۹	۴۹۰ تومان	متراژ برای سایز ۰.۸۰ mm
۰.۸۵	۰.۵۶۷۴۵۰	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۹	۰.۹۳۹	۰.۰۳۰۱۲ Ω/m	~۰.۱۸ km	—	۵.۰۴۵	۵۴۰ تومان	متراژ برای سایز ۰.۸۵ mm
۰.۹۰	۰.۶۳۶۱۷۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۰۹	۰.۹۸۹	۰.۰۲۶۸۷ Ω/m	~۰.۱۶ km	—	۵.۶۵۶	۵۸۰ تومان	متراژ برای سایز ۰.۹۰ mm
۰.۹۵	۰.۷۰۸۸۲۲	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۰	۱.۰۴۴	۰.۰۲۴۱۲ Ω/m	~۰.۱۵ km	—	۶.۳۰۱	۶۳۰ تومان	متراژ برای سایز ۰.۹۵ mm
۱.۰۰	۰.۷۸۵۳۹۸	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۰	۱.۰۹۴	۰.۰۲۱۷۶ Ω/m	~۰.۱۳ km	—	۶.۹۸۲	۶۸۰ تومان	متراژ برای سایز ۱.۰۰ mm
۱.۱۰	۰.۹۵۰۳۳۲	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۱	۱.۱۹۷	۰.۰۱۷۹۹ Ω/m	~۰.۱۱ km	—	۸.۴۴۸	۷۹۰ تومان	متراژ برای سایز ۱.۱۰ mm
۱.۲۰	۱.۱۳۰۹۷	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۲	۱.۲۹۹	۰.۰۱۵۱۱ Ω/m	~۰.۰۹۵ km	—	۱۰.۰۵	۹۰۰ تومان	متراژ برای سایز ۱.۲۰ mm
۱.۳۰	۱.۳۲۷۳۲	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۳	۱.۴۰۲	۰.۰۱۲۸۸ Ω/m	~۰.۰۷۹ km	—	۱۱.۸۰	۱,۰۰۰ تومان	متراژ برای سایز ۱.۳۰ mm
۱.۴۰	۱.۵۳۹۳۸	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۳	۱.۵۰۲	۰.۰۱۱۱۰ Ω/m	~۰.۰۷۰ km	—	۱۳.۶۹	۱,۱۵۰ تومان	متراژ برای سایز ۱.۴۰ mm
۱.۵۰	۱.۷۶۷۱۵	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۵	۱.۶۰۶	۰.۰۰۹۶۷۳ Ω/m	~۰.۰۵۹ km	—	۱۵.۷۱	۱,۳۰۰ تومان	متراژ برای سایز ۱.۵۰ mm
۱.۶۰	۲.۰۱۰۶۲	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۴	۱.۷۰۶	۰.۰۰۸۵۰۲ Ω/m	~۰.۰۵۳ km	—	۱۷.۸۷	۱,۴۵۰ تومان	متراژ برای سایز ۱.۶۰ mm
۱.۸۰	۲.۵۴۴۶۹	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۱۸	۱.۹۰۹	۰.۰۰۶۷۱۸ Ω/m	~۰.۰۴۲ km	—	۲۲.۶۲	۱,۷۵۰ تومان	متراژ برای سایز ۱.۸۰ mm
۲.۰۰	۳.۱۴۱۵۹	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۲۰	۲.۱۱۲	۰.۰۰۵۴۴۱ Ω/m	~۰.۰۳۴ km	—	۲۷.۹۳	۲,۱۰۰ تومان	متراژ برای سایز ۲.۰۰ mm
۲.۲۰	۳.۸۰۱۳۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۲۲	۲.۳۵۵	۰.۰۰۴۳۳۸ Ω/m	~۰.۰۲۸ km	—	۳۳.۷۹	۲,۵۰۰ تومان	متراژ برای سایز ۲.۲۰ mm
۲.۵۰	۴.۹۰۸۷۴	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۲۵	۲.۶۱۸	۰.۰۰۳۴۸۲ Ω/m	~۰.۰۲۲ km	—	۴۳.۶۴	۳,۱۵۰ تومان	متراژ برای سایز ۲.۵۰ mm
۲.۸۰	۶.۱۵۷۵۲	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۲۸	۲.۹۲۲	۰.۰۰۲۷۷۶ Ω/m	~۰.۰۱۸ km	—	۵۴.۷۴	۳,۹۰۰ تومان	متراژ برای سایز ۲.۸۰ mm
۳.۰۰	۷.۰۶۸۵۸	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۳۰	۳.۱۲۶	۰.۰۰۲۴۱۸ Ω/m	~۰.۰۱۵ km	—	۶۲.۸۴	۴,۴۰۰ تومان	متراژ برای سایز ۳.۰۰ mm
۳.۲۰	۸.۰۴۲۴۸	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۳۲	۳.۲۷۶	۰.۰۰۲۱۹۳ Ω/m	~۰.۰۱۴ km	—	۷۱.۵۰	۴,۹۵۰ تومان	متراژ برای سایز ۳.۲۰ mm
۳.۵۰	۹.۶۲۱۱۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۳۴	۳.۴۷۹	۰.۰۰۱۹۳۹ Ω/m	~۰.۰۱۲ km	—	۸۵.۵۳	۵,۸۵۰ تومان	متراژ برای سایز ۳.۵۰ mm
۴.۰۰	۱۲.۵۶۶۴	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۴۰	۴.۱۳۳	۰.۰۰۱۳۶۰ Ω/m	~۰.۰۰۹ km	—	۱۱۱.۷۲	۷,۵۰۰ تومان	متراژ برای سایز ۴.۰۰ mm
۴.۵۰	۱۵.۹۰۴۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۴۵	۴.۶۳۷	۰.۰۰۱۰۷۵ Ω/m	~۰.۰۰۷ km	—	۱۴۱.۳۹	۹,۴۰۰ تومان	متراژ برای سایز ۴.۵۰ mm
۵.۰۰	۱۹.۶۳۵۰	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۵۰	۵.۱۴۱	۰.۰۰۰۸۷۱ Ω/m	~۰.۰۰۶ km	—	۱۷۴.۵۶	۱۱,۵۰۰ تومان	متراژ برای سایز ۵.۰۰ mm
۵.۵۰	۲۳.۷۵۸۳	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP	±۰.۰۵۵	۵.۶۵	۰.۰۰۰۷۱۹ Ω/m	~۰.۰۰۵ km	—	۲۱۱.۲۱	۱۳,۸۰۰ تومان	متراژ برای سایز ۵.۵۰ mm

مشخصات فنی

جنس هادی	مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) — ETP
شکل مقطع	گرد (Round)
جنس عایق	لاک عایقی (Enamel)
نوع لاک	PEI + PAI — ۲۰۰°C، پلی‌استر (PEW) — ۱۵۵/۱۸۰°C، پلی‌استرایمید (PEI) — ۱۸۰°C، پلی‌یورتان (PU) — ۱۳۰/۱۵۵°C، خودچسب (Bondable) — ۱۸۰/۲۰۰°C
گرید عایق	Grade II (دولاک) — جدول اصلی؛ Grade I و III نیز قابل سفارش
کلاس حرارتی	۱۳۰°C تا ۲۲۰°C (بسته به نوع لاک)
دمای کاری	کلاس حرارتی ۱۳۰ تا ۲۲۰ درجه سانتی‌گراد
هدایت الکتریکی هادی	مقاومت الکتریکی مس: ۰.۰۱۷۲۴۱ Ω·mm²/m در ۲۰°C
چگالی هادی	۸.۸۹ g/cm³
ولتاژ شکست	Grade II: از ۳۵۰ V (قطر ۰.۰۳–۰.۰۵) تا حدود ۴۸۰۰ V (قطر ۱–۵.۵ mm) مطابق IEC ۶۰۳۱۷
نوع محصول	سیم لاکی
نام انگلیسی اختصاری	ECW / MW
نام انگلیسی کامل	Enameled Copper Wire / Magnet Wire

استانداردها

استاندارد	IEC ۶۰۳۱۷-۰-۱، IEC ۶۰۳۱۷-۱۳، IEC ۶۰۳۱۷-۳۷، IEC ۶۰۳۱۷-۳۸، IEC ۶۰۳۱۷-۸، IEC ۶۰۸۵۱، ISIRI ۳۴۹۰، JIS C۳۲۰۲، NEMA MW ۱۰۰۰C

کاربرد در صنعت

کاربرد	اسپیکر — کویل صدا، انرژی‌های تجدیدپذیر، تجهیزات مخابرات، ترانسفورماتور — اولیه و ثانویه، دستگاه‌های اندازه‌گیری، صنایع خودرویی، کمپرسورهای هرمتیک، کویل و رله، موتورهای الکتریکی — سیم‌پیچی استاتور و روتور

روش تولید

روش تولید	۱. کشش مس — ۲. آنیل — ۳. اعمال لاک — ۴. پخت کوره — ۵. آزمون کیفیت — ۶. قرقره‌پیچی

مواد اولیه

هادی (مواد اولیه)	مس الکترولیتی (≥۹۹.۹٪) — نوع ETP
عایق (مواد اولیه)	لاک PU / PEW / PEI / PAI / خودچسب
فیلر	ندارد

بسته‌بندی و متراژ

بسته‌بندی	قرقره پلاستیکی بزرگ (۵–۲۰ kg)، قرقره پلاستیکی کوچک (۰.۵–۱ kg)، قرقره پلاستیکی متوسط (۱–۵ kg)، قرقره چوبی (۵۰–۱۰۰ kg)
متراژ در هر بسته	قرقره پلاستیکی بزرگ: ۵–۲۰ kg (قطر ۱.۰۰–۳.۰۰ mm)، قرقره پلاستیکی کوچک: ۰.۵–۱ kg (قطر ۰.۰۳–۰.۲۰ mm)، قرقره پلاستیکی متوسط: ۱–۵ kg (قطر ۰.۲۰–۱.۰۰ mm)، قرقره چوبی: ۵۰–۱۰۰ kg (قطر ۳.۰۰–۵.۵۰ mm)

تولیدکنندگان

تولیدکنندگان	الکتروسیم، راما، زاگرس، سیم لاکی البرز، صنایع سیم لاکی کاشان، فارس الکتریک، لاک سیم (تهران)

رنگ‌بندی

رنگ روکش	بنفش، قرمز، قهوه‌ای تیره، مسی/طلایی، سبز، قهوه‌ای

ساختار و ابعاد

قطر هادی	۰.۰۳، ۰.۰۴، ۰.۰۵، ۰.۰۶، ۰.۰۷، ۰.۰۸، ۰.۰۹، ۰.۱۰، ۰.۱۱، ۰.۱۲، ۰.۱۳، ۰.۱۴، ۰.۱۵، ۰.۱۶، ۰.۱۸، ۰.۲۲، ۰.۴۲، ۰.۴۷، ۵.۵۰، ۰.۲۰، ۰.۲۵، ۰.۲۸، ۰.۳۰، ۰.۳۲، ۰.۳۵، ۰.۳۷، ۰.۴۰، ۰.۴۵، ۰.۵۰، ۰.۵۵، ۰.۶۰، ۰.۶۵، ۰.۷۰، ۰.۷۵، ۰.۸۰، ۰.۸۵، ۰.۹۰، ۰.۹۵، ۱.۰۰، ۱.۱۰، ۱.۲۰، ۱.۳۰، ۱.۴۰، ۱.۵۰، ۱.۶۰، ۱.۸۰، ۲.۰۰، ۲.۲۰، ۲.۵۰، ۲.۸۰، ۳.۰۰، ۳.۲۰، ۳.۵۰، ۴.۰۰، ۴.۵۰، ۵.۰۰

قطر هادی

۰.۰۳، ۰.۰۴، ۰.۰۵، ۰.۰۶، ۰.۰۷، ۰.۰۸، ۰.۰۹، ۰.۱۰، ۰.۱۱، ۰.۱۲، ۰.۱۳، ۰.۱۴، ۰.۱۵، ۰.۱۶، ۰.۱۸، ۰.۲۲، ۰.۴۲، ۰.۴۷، ۵.۵۰، ۰.۲۰، ۰.۲۵، ۰.۲۸، ۰.۳۰، ۰.۳۲، ۰.۳۵، ۰.۳۷، ۰.۴۰، ۰.۴۵، ۰.۵۰، ۰.۵۵، ۰.۶۰، ۰.۶۵، ۰.۷۰، ۰.۷۵، ۰.۸۰، ۰.۸۵، ۰.۹۰، ۰.۹۵، ۱.۰۰، ۱.۱۰، ۱.۲۰، ۱.۳۰، ۱.۴۰، ۱.۵۰، ۱.۶۰، ۱.۸۰، ۲.۰۰، ۲.۲۰، ۲.۵۰، ۲.۸۰، ۳.۰۰، ۳.۲۰، ۳.۵۰، ۴.۰۰، ۴.۵۰، ۵.۰۰

معرفی

سیم لاکی مسی (Magnet Wire / ECW) با هادی مس آنیل‌شده الکترولیتی (≥۹۹.۹٪) و پوشش لاک عایقی برای سیم‌پیچی موتور، ترانسفورماتور، کویل و تجهیزات الکترومغناطیسی است. بازه قطر تولید ۰.۰۳ تا ۵.۵۰ میلی‌متر؛ شکل هادی گرد. جدول مشخصات فنی بر اساس IEC 60317 — Grade II ارائه شده است.

انواع لاک و کلاس حرارتی

پلی‌یورتان (PU) — ۱۳۰/۱۵۵°C — لحیم‌پذیر مستقیم
پلی‌استر (PEW) — ۱۵۵/۱۸۰°C — مقاومت شیمیایی بالا
پلی‌استرایمید (PEI) — ۱۸۰°C — ترانس و موتور
PEI + PAI — ۲۰۰°C — بالاترین مقاومت حرارتی
خودچسب (Bondable) — ۱۸۰/۲۰۰°C — اسپیکر و موتورهای کوچک

گرید عایق

Grade I (تک‌لاک): لایه نازک‌تر — تراکم بالا
Grade II (دولاک): استاندارد صنعتی
Grade III (سه‌لاک): ولتاژ شکست بالاتر

استانداردها

IEC 60317-0-1 / IEC 60317-8 / IEC 60317-13 / IEC 60317-37 / IEC 60317-38
IEC 60851
NEMA MW 1000C
JIS C3202
ISIRI 3490

ستون‌های علامت‌دار در منابع استاندارد با درون‌یابی بین سایزهای IEC تکمیل شده‌اند.

کاربرد

موتورهای الکتریکی — استاتور و روتور
ترانسفورماتور — اولیه و ثانویه
کمپرسورهای هرمتیک
کویل، رله، اسپیکر، مخابرات و خودرو
ژنراتورهای بادی و خورشیدی

روش تولید

کشش مفتول مسی تا قطر نهایی
آنیل برای نرمی و انعطاف
اعمال لاک (یک یا چند لایه بر اساس گرید)
پخت در کوره ۳۰۰–۵۰۰°C
آزمون ولتاژ شکست، مقاومت، ضخامت لاک
قرقره‌پیچی
